柴油机双吸泵组

产品特点：
产品具有技术**、自动化程度高、性能优越保护功能齐全、结构合理、安装简易、性价比高的特点

订购热线： 021-60259216

黄河水泵

一产品详情：

产品概述：
产品型号：KD
简单介绍：流量50~6000m3/h，扬程 8-200m
结构方式：移动式、固定式
柴油机品牌：上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。
主要用途：热水循环，工艺供水系统，消防系统等多种场合。

KD系列柴油机抽水泵机组是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。KD型柴油机抽水泵为卧式、单级、水平中开式双吸泵。适用于输送清水或物理、化学性质类似水的其他液体。被输送液体温度不宜高于50℃。水泵机动性能强、广泛用于热水循环，工艺供水系统，消防系统和城市防洪排涝等多种场合。KD型泵的性能范围：流量 50-6000m3/h，扬程8-200m。
1、传动方式：
有直接传动和变速传动。订货时应明确动力机的型号（功率、转速），以便确定联轴器或皮带轮的规格。
2、水泵方向：
向水泵进口看，叶轮一般为逆时针旋转

使用条件：
1)环境温度≤50℃，介质温度≤80℃。
2)介质PH值铸铁材质为6-9.
3)介质重度不超过1240kg/m3。
4)装底阀、灌引水，水泵吸水高度6米，吸入管长度≤10米。

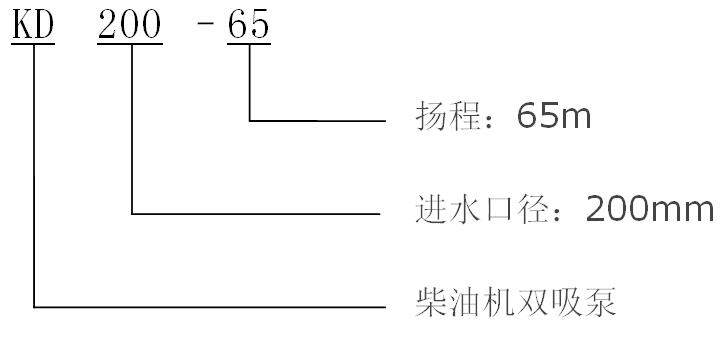

型号说明:

工作原理：

入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。泵壳中央有一液体吸入与吸入管连接，液体经底阀和吸入管进入泵内，泵壳上的液体排出口与排出管连接，当泵的转速一定时，其压头、流量与叶轮直径有关。

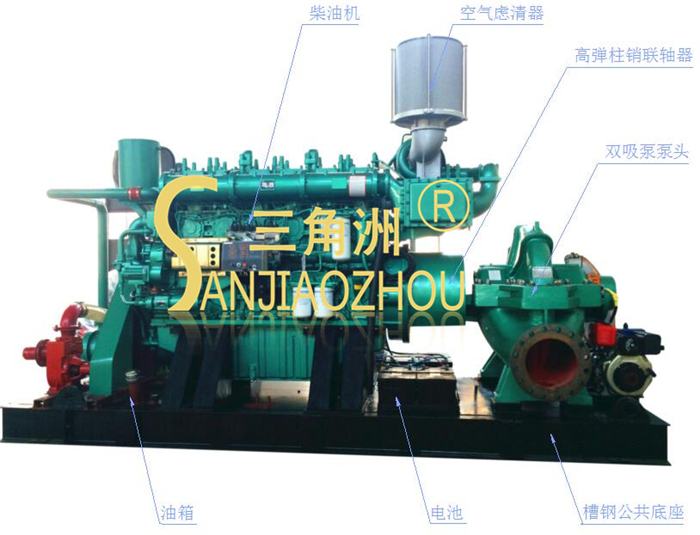

二产品配置：

设备名称	数量	备注
柴油机	1台	与泵端匹配
双吸泵头	1只	上海黄河泵业
高弹性联轴器	1付	上海黄河泵业
泵组公用槽钢底座	1套	上海黄河泵业
独立油箱	1只	上海黄河泵业
蓄电瓶	2只	骆驼牌
排气消声器	1只	随机
仪表盘	1台	仪表显示、钥匙开关、点火启动
选配部件
出口 90度弯头	1个	法兰连接
出口 0.5米铁管	1条	无缝钢管、法兰连接
出口止回阀	1台	法兰连接
出口球阀	1台	法兰连接
出口防震压力表	1只	装在0.5米铁管上
进口 90度弯头	1个	法兰连接、设有加水口
进口橡胶钢丝软管	1条	长度1米
进口底阀（过滤头）	1个

三技术参数：

型号	流量（m3/h)	扬程 (m)	功率 (KW)	转速 (r/min)
KD150-78	160	78	55	2950
KD150-50	160	50	37	2950
KD200-95	280	96	132	2950
KD200-63	280	63	75	2950
KD200-42	280	42	45	2950
KD250-80	400	80	185	1450
KD250-39	485	39	75	1450
KD250-24	485	24	45	1450
KD250-14	485	14	30	1450
KD300-90	790	90	320	1450
KD300-58	790	58	200	1450
KD300-32	790	32	90	1450
KD300-19	790	19	55	1450
KD300-12	790	12	37	1450
KD350-15%	1260	15%	680	1450
KD350-75	1260	75	360	1450
KD350-44	1260	44	220	1450
KD350-26	1260	26	132	1450
KD350-16	1260	16	75	1450
KD400-90	1620	90	560	1450
KD400-40	1080	40	185	970
KD500-98	2020	98	800	970
KD500-59	2020	59	450	970
KD500-39	2020	35	280	970
KD500-22	2020	22	185	970
KD500-13	2020	13	110	970
KD600-22	3170	22	250	970
KD600-32	3170	32	355	970
KD600-47	3170	47	560	970
KD600-75	3170	75	900	970
KD600-100	3170	100	15%0	970
KD800-22	5500	22	450	730
KD800-32	5500	32	630	730
KD800-47	5500	47	1000	730
KD800-76	5500	76	1600	730
