真空辅助拖车式移动泵站

产品特点:
柴油机与自吸泵**组合配上四轮移动拖车和户外防雨罩可在野外作业不受气候限制,操作可设手动 、自动控制
订购热线: 021-60259216

黄河水泵

产品详情:




产品概述:
产品型号:KDFY
简单介绍:流量800~3500m3/h,扬程 7-42m;
结构方式:移动式、固定式;
柴油机品牌:上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。
主要用途:市政排污工程、防洪抗旱工程、农田灌溉工程等。

    KDFY系列真空辅助拖车式移动泵站是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T 5657-1995标准,发动机执行GB1147.1**标准。该泵组集自吸和无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体、叶轮流道的独特设计,使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。

使用条件:
1)环境温度≤50℃,介质温度≤80℃;
2)介质PH值铸铁材质为6-9;
3)介质重度不超过1240kg/m3;
4)自吸高度不能超过5.5米,连续吸水高度≤6,吸入管道长度≤12米。

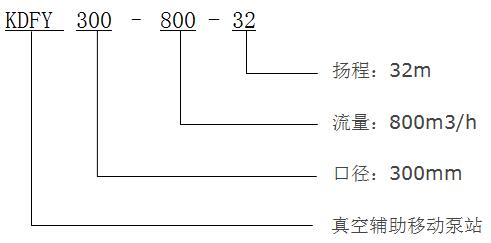

型号说明:


工作原理:

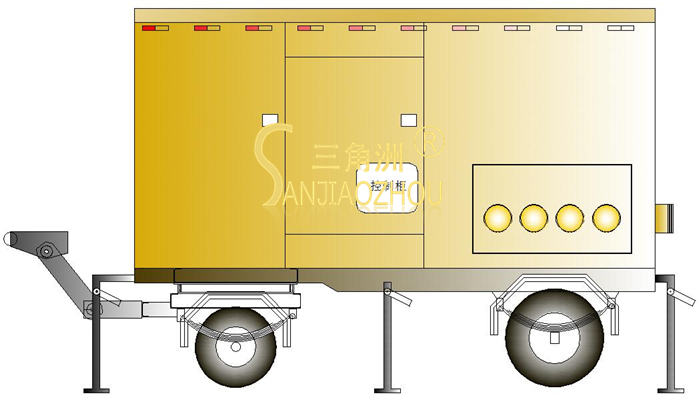

     KDFY真空辅助拖车式移动泵站,主要由拖车、柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管、防雨罩、真空辅助泵等组成,泵的结构参见上图。
    泵的工作原理:泵体内设有储液腔、并通过上方的回流孔和 下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统,泵停止工作后,泵内腔已储有一定容积的液体,当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定真空度,达到自吸的作用。



产品配置:



设备名称 数量 备注
柴油机 1 与泵端匹配
自吸排污泵 1 上海黄河泵业
高弹柱销联轴器 1 上海黄河
泵组公用槽钢底座 1 上海黄河
柴油机专用油箱 1 上海黄河
骆驼免维护蓄电瓶 2 骆驼牌
排气消声器 1 随机
启动开关 1 仪表显示、钥匙开关、点火启动。
黄色防雨机柜 1 罩住发动机、二门飞翼门设计。
四轮移动拖车 1 汽车充气轮胎、牵引挂条、转向机构
选配部件:
进水管每台(套)配:衬钢丝软管 1条,保尔快速接头1套。
出水管每台(套)配:蓝水带1卷,保尔快速接头1套。
吸水过滤头1个。

技术参数:



型  号 口径 流量 扬程 轴功率
(mm) (m3/h) (m) (KW)
KDFY300-800-32 300 800 32 110-4
KDFY300-800-37 300 800 37 132-4
KDFY300-800-42 300 800 42 160-4
KDFY300-1000-8 300 1000 18 37-6
KDFY300-1000-10 300 1000 10 45-4
KDFY300-1000-12 300 1000 12 55-4
KDFY300-1000-16 300 1000 16 75-4
KDFY300-1000-20 300 1000 20 90-4
KDFY300-1000-25 300 1000 25 110-4
KDFY300-1000-30 300 1000 30 132-4
KDFY300-1000-35 300 1000 35 160-4
KDFY350-1200-7 350 1200 7 37-6
KDFY350-1200-9 350 1200 9 45-6
KDFY350-1200-11 350 1200 11 55-4
KDFY350-1200-13 350 1200 13 75-4
KDFY350-1200-17 350 1200 17 90-4
KDFY350-1200-22 350 1200 22 110-4
KDFY350-1200-26 350 1200 26 132-4
KDFY400-1800-26 400 1800 26 220-6
KDFY350-1200-30 350 1200 30 160-4
KDFY350-1200-35 350 1200 35 200-4
KDFY350-1500-5.5 350 1500 5.5 37-6
KDFY350-1500-7 350 1500 7 45-6
KDFY350-1500-9 350 1500 9 55-4
KDFY350-1500-11 350 1500 11 75-4
KDFY350-1500-14 350 1500 14 90-4
KDFY350-1500-17 350 1500 17 110-4
KDFY350-1500-20 350 1500 20 132-4
KDFY350-1500-25 350 1500 25 160-4
KDFY350-1500-30 350 1500 30 200-4
KDFY350-1500-35 350 1500 35 220-4
KDFY400-1800-10 400 1800 10 90-4
KDFY400-1800-12 400 1800 12 110-4
KDFY400-1800-15 400 1800 15 132-4
KDFY400-1800-18 400 1800 18 160-4
KDFY400-1800-24 400 1800 24 200-6
KDFY400-1800-30 400 1800 30 250-6
KDFY400-1800-32 400 1800 32 280-4
KDFY400-1800-35 400 1800 35 315-4
KDFY400-2000-9 400 2000 9 90-4
KDFY400-2000-11 400 2000 11 110-4
KDFY400-2000-14 400 2000 14 132-4
KDFY400-2000-17 400 2000 17 160-4
KDFY400-2000-22 400 2000 22 200-4
KDFY400-2000-24 400 2000 24 220-4
KDFY400-2000-28 400 2000 28 250-4
KDFY400-2000-30 400 2000 30 280-4
KDFY400-2000-32 400 2000 32 315-4
KDFY500-2200-8 500 2200 8 90-4
KDFY500-2200-10 500 2200 10 110-4
KDFY500-2200-12 500 2200 12 132-4
KDFY500-2200-15 500 2200 15 160-4
KDFY500-2200-20 500 2200 20 200-4
KDFY500-2200-22 500 2200 22 220-4
KDFY500-2200-28 500 2200 28 250-4
KDFY500-2200-32 500 2200 32 280-4
KDFY500-2200-35 500 2200 35 315-4
KDFY500-3000-8 500 3000 8 110-4
KDFY500-3000-10 500 3000 10 132-4
KDFY500-3000-12 500 3000 12 160-4
KDFY500-3000-15 500 3000 15 200-4
KDFY500-3000-18 500 3000 18 220-4
KDFY500-3000-22 500 3000 22 250-4
KDFY500-3000-25 500 3000 25 280-4
KDFY500-3000-30 500 3000 30 315-4
KDFY600-3500-10 600 3500 10 160-4
KDFY600-3500-13 600 3500 13 200-4
KDFY600-3500-15 600 3500 15 250-4
KDFY600-3500-20 600 3500 20 280-4
KDFY600-3500-25 600 3500 25 315-4


1、量身定制
黄河可根据您的行业、要使用的场地及其他特殊需求,给您量身定制适合的产品类型。


2、专业生产
强大的设计、生产、销售和服务队伍。生产历史悠久、质量体系完善,测试手段齐全,生产工艺先进,产品质量有保障免客户后顾之忧。


3、专利保障
黄河拥有教授级的专家团队研发设备,注重设备的效率、使用寿命,迄今为止设备获得**发明专利认证已达数十项。


4、服务周到
根据客户需求免费提供设备安装的图纸、调试、维护、后续跟踪,省内24小时上门解决服务需求,所有设备均享一年的质保期。
