**研发气升水泵喷嘴

返回列表 来源:admin 浏览:576 发布日期:2019-04-30 04:54:27【

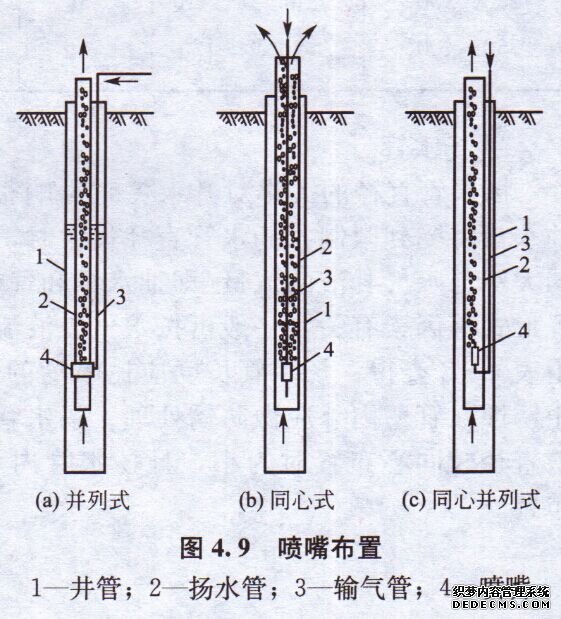

 气升水泵喷嘴主要是为了使空气与水充分混合,气泡的直径不宜大于6mm,由于空气不应集中在一处喷出,需设布气管,按布气管与扬水管的布置方式,喷嘴在扬水管中的位置有并列布置、同心布置及同心并列组合式布置三种,如图4.9中(a)、(b)(c)所示。在并列布置方式中,布气管与抽水管并列,混合器的加工和升液器的安装都较麻烦,但在抽水管和布气管直径、混合器下人深度、空气压缩机供气量均相同的情况下,与同心式升液器相比较,并列式升液器的工作效率较高,抽水量较多,因此,在长期抽水时常采用并列安装方式。同心布置中,混合器的加工和升液器的安装均较方便,与并列方式相比,在钻孔直径相同的条件下,按同心布置方式安装能充分利用钻孔断面,可采用较大直径的抽水管,因而在耗气量较多的前提下可获得较多的抽水量。通常,特别是在钻孔出水量大而直径较小的临时性抽水试验时,大部分都是采用同心布置方式。气管在抽水管之内时,气管和接头对混合液的上升运动妨碍很大,会造成能量的损失。因此,安装升液器时,对同心式和并列式的选择问题实际是一个技术经济对比问题。

 同心布置是一段钻有小孔眼的布气管,长为1.5~2.0m,下端焊牢,上端与输气管连接于扬水管中间位置。在并列条件下,喷嘴是一段钻有小孔眼的抽水管,长约0.51. 5m,此段管用数毫米厚的青铜板或钢板罩住,并用气焊或电焊将罩子固定于抽水管上。喷嘴上小孔眼的直径一般均为36mm,小孔是向上倾斜的,这样能使压缩空气向上喷射,升水效果好。喷嘴上的小孔眼的直径为46mm,所有小孔眼的总面积应大于气管断面的1.52倍。上海柴油机水泵制造商
