柴油机水泵结构特点及技术参数

  柴油机水泵用途十分广泛,多用于城市供水、大型水利工程、农田灌溉、排涝、排水泵站、电站、矿山、工业供水系统、空调系统、消防系统、船舶工业、也适合炼油工业中作一般性用途。现在用图文的方式来介绍下柴油机水泵结构特点及技术参数。

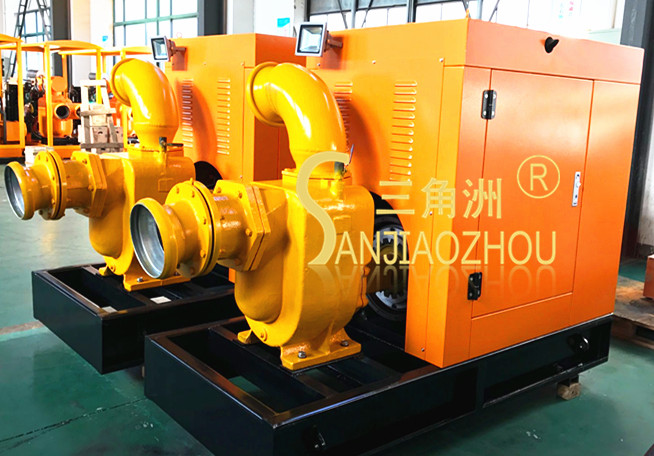

  一、柴油机水泵结构特点说明

  1、柴油机水泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点。柴油机水泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。

  2、柴油机水泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。柴油机水泵的材料可为铜、铸铁、球铁、316不锈钢、416;双向钢、哈氏合金、蒙耐合金,钛合金及20号合金等材料。

  3、泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。法兰按GB标准制作,也可采用ISO、DIN、BS或ANSI标准制作。

  4、叶轮的水力设计采用了最先进的CFD技术,因此提高了柴油机水泵的水力效率。叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定在轴上,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。

  5、柴油机水泵的泵轴由两套滚动轴承支撑,安装在泵体两端。独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。泵体上设有双吸密封环,拆卸更换方便。柴油机水泵通过弹性柱销联轴器或金属迭片式联轴器由电动机直接传动。驱动机也可采用内燃机、气轮机。

  6、柴油机水泵的轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。

  7、柴油机水泵的轴封可采用填料密封,也可采用机械密封。轴封冷却冲洗水可通过泵盖中开面上的凹槽进入轴封腔,也可通过外接冷却水管进入轴封腔。检修时勿需拆卸进出水管及电动机,维修方便.根据用户需要,可改变泵结构尺寸。
