柴油机多级泵组

产品特点：

订购热线： 021-60259216

黄河水泵

一产品详情：

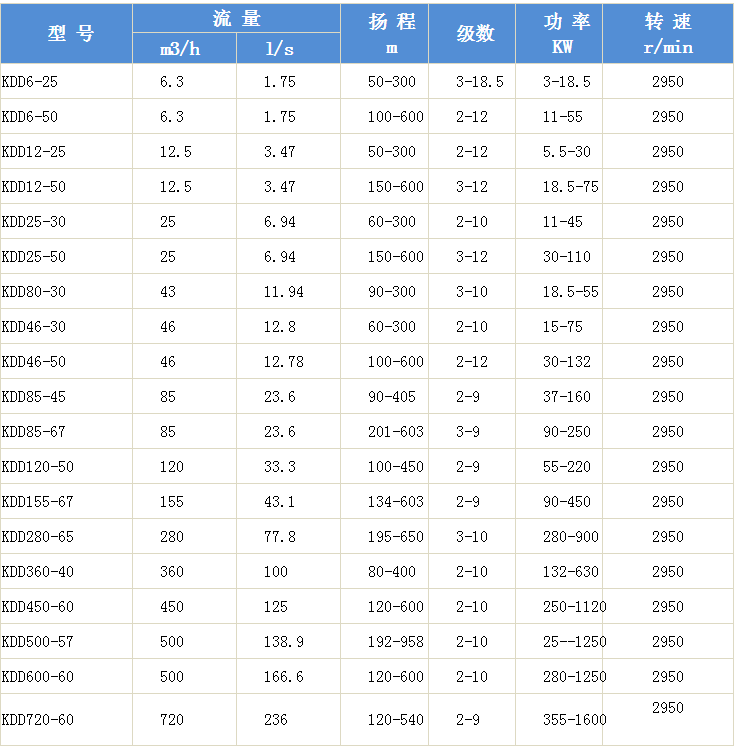

产品概述:
产品型号：KDD
简单介绍：进出口径50-500mm，流量6~650m3/h，扬程 24-650m
结构方式：固定式、移动式
柴油机转速：960-3000r/min
柴油机品牌：上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。
主要用途：矿山，工程城市给排水工程，消防系统等.

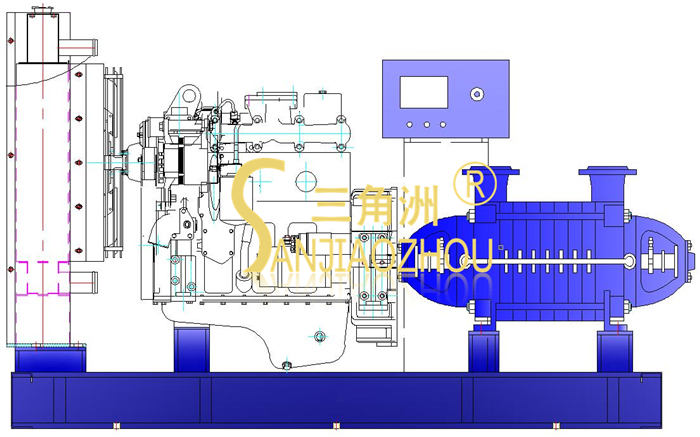

KDD型柴油机多级泵是由柴油机和多级离心泵组成，泵组形式为卧式、单吸、多级离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

使用条件：
1)环境温度≤50℃，介质温度≤80℃，
2)介质重度不超过1240kg/m3。
3)液位必须要高于泵进水口,禁止无液体空转。

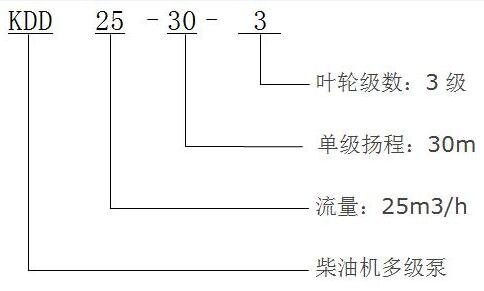

型号说明:

工作原理：
驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。液体从叶轮获得能量,使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。

二产品配置：

名称	数量	备注
柴油机	1台	与泵端匹配
卧式多级泵	1台	上海黄河泵业
高弹性联轴器	1台	与泵端柴油机匹配
泵组公用槽钢底座	1付	国标16号
独立油箱	1只	上海黄河泵业
免维护蓄电瓶	2只	阿波罗牌
排气消声器	1只	随机
仪表盘	1台	仪表显示、钥匙开关、点火启动
选配部件
出口 90度弯头	1个	法兰连接
出口 0.5米铁管	1条	无缝钢管、法兰连接
出口止回阀	1台	法兰连接
出口球阀	1台	法兰连接
出口防震压力表	1只	装在0.5米铁管上
进口 90度弯头	1个	法兰连接、设有加水口
进口橡胶钢丝软管	1条	长度1米
进口底阀（过滤头）	1个
