柴油机齿轮油泵

产品特点：
1.结构紧凑，使用和保养方便。 2.具有良好的自吸性，故每次开泵前无须灌入液体。 3.齿轮油泵的润滑是靠输送的液体而自动达到的，故日常工作时无须别加润滑油。

订购热线： 021-60259216

黄河水泵

一产品详情：

产品概述:
产品型号：KDCB
简单介绍：口径20-200mm，流量1~600m3/h，扬程 10-250m
结构方式：移动式、固定式
柴油机转速：960-3000r/min
柴油机品牌：常柴、上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。
主要用途：于石油、化工、船舶、电力、粮油、食品、医疗、建材、冶金及国防科研等行业

KDCB型柴油机齿轮油泵结构简单紧凑．使用和保养方便，本系列泵具良好的自吸性，每次开泵前不须灌入液体，本型泵的润滑是靠输送的液体而自动达到．故日常工作时无须另加润滑液。利用弹性联轴器传递动力可补偿因安装时所引起微小偏差。在泵工作中受到不可避免液压冲击时，能起到较好的缓冲作用。

KDCB型柴油机齿轮油泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮经氮化处理有较高的硬度和耐磨性。与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。本系列泵结构简单紧凑,使用和保养方便，不锈钢齿轮泵可输送食用油料、饮料等。

使用条件：

KDCB型柴油机齿轮油泵适用于输送各种有润滑性的液体，温度不高于70℃,如需高温200℃,可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。
本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体。

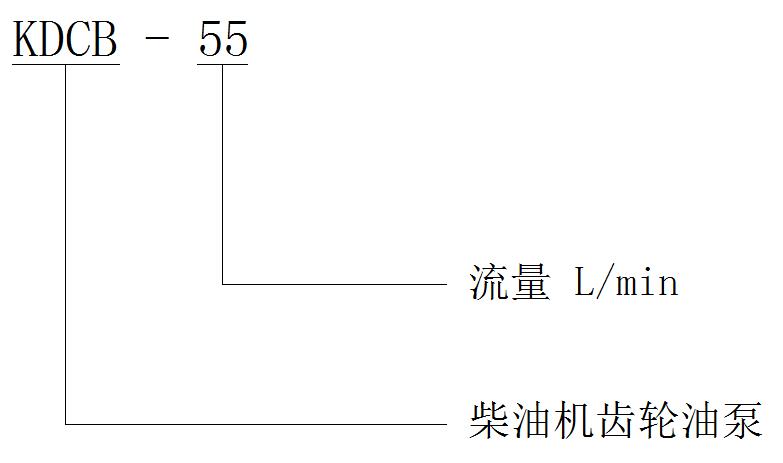

型号说明:

工作原理：

齿轮泵是用两个齿轮互啮转动来工作，对介质要求不高。一般的压力在6MPa以下，流量较大。齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧（A）就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧（B），齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。

齿轮油泵结构原理图

二产品配置：

设备名称	数量	备注
柴油机	1台	与泵端匹配
齿轮油泵	1台	上海黄河泵业
联轴器	1付	上海黄河泵业
泵组公用槽钢底座	1套	上海黄河泵业
排气消声器	1只	随机
四轮小拖车	1辆

三技术参数：

型号	流量		转速	排出压力	必需汽蚀余量	效率
	m3/h	L/min	r/min	Mpa	m	%
KDCB-18.3	1.1	18.3	1400	1.45	5	44
2CY-1.1/1.45
KDCB-33.3	2	33.3	1420	1.45	5	44
2CY-2/1.45
KDCB-55	3.3	55	1400	0.33	7	41
2CY-3.3/0.33
KDCB-83.3	5	83.3	1420	0.33	7	43
2CY-5/0.33
KDCB-135	8	135	940	0.33	5	46
2CY-8/0.33
KDCB-200	12	200	1440	0.33	5	46
2CY-12/0.33
KDCB-300	18	300	960	0.36	5	42
2CY-18/0.36
KDCB-483.3	29	483.3	1440	0.36	5.5	42
2CY-29/0.36
KDCB-633	38	633	970	0.28	6	43
2CY-38/0.28
KDCB-960	58	960	1470	0.28	6.5	43
2CY-58/0.28
KDCB-1200	72	1200	740	0.6	7	43
KDCB-1600	95	1600	980
KDCB-1800	112	1800	740	0.6	7.5	43
KDCB-2500	150	2500	985
KDCB-2850	170	2850	740	0.6	8	44
KDCB-3800	230	3800	989
KDCB-4100	245	4100	743	0.6	8	44
KDCB-5400	325	5400	989
KDCB-5600	330	5600	744	0.6	8	44
KDCB-7600	460	7600	989
KDCB-7000	420	7000	744	0.6	8	44
KDCB-9600	570	9600	989
