柴油机导热油泵

产品特点:
1.采用填料密封和机械密封相结合的形式,填料密封用耐高温的填料,具有良好的热态适应性,而机械密封则采用机械强度高,耐磨性好的硬质合金材料,保证了高温情况下的密封性能。 2.采用进口聚四氟乙烯(简称PTFE)做唇形密封,使密封性能产生了飞跃,比橡胶类密封可靠性提高25倍,耐腐蚀性能极强。
订购热线: 021-60259216

黄河水泵

产品详情:



产品概述:
产品型号:KDY
简单介绍:流量4.5~700m3/h,扬程 15-80m
结构方式:移动式、固定式
柴油机品牌:常柴、上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。
主要用途:石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域等.

      KDY柴油机导热油泵是一种理想的热油循环泵或作载热体输送泵,是热交换设备上理想的配套用泵。导热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。
      KDY柴油机导热油泵是我厂消化吸收国外油泵的基础上研制的第二代产品,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。
      KDY柴油机导热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润,中间有一导油管,用以随时观察密封情况和回收导热油。采用自然散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠。
      KDY柴油机导热油泵采用聚四氟乙烯材质,具有良好的热态适应性,保证了高温下的密封性能。

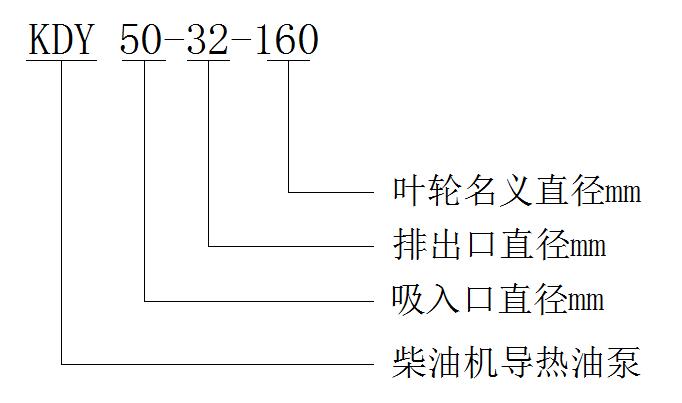

型号说明:


工作原理:
        KDY柴油机导热油泵在工作前,泵体和进料管必须罐满液体行成真空状态,当叶轮快速转动时,叶片促使液体很快旋转,旋转着的液体物料在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。液体物料在大气压力的作用下通过管网压到了进料管内。这样循环不已,就可以实现连续输送。
    在热油泵启动前,泵壳内灌满被输送的液体;启动后,启动后,叶轮由轴带动高速转动,叶片间的液体也必须随着转动。在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。
    在蜗壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,**以较高的压力流入排出管道,送至需要场所。液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压力,液体便被连续压入叶轮中。可见,只要叶轮不断地转动,液体便会不断地被吸入和排出。

产品配置:




设备名称 数量 备注
柴油机 1 与泵端匹配
导热油泵 1 上海黄河泵业
联轴器 1 上海黄河泵业
泵组公用槽钢底座 1 上海黄河泵业
排气消声器 1  随机
四轮小拖车 1

技术参数:



型号 流量 扬程 转速 轴功率 效率
(m3/h) (m) (r/min) (KW) (%)
KDY26-20-100 4.5 15 2825 0.45 40
KDY50-32-150 8 22 2840 1 42
KDY50-32-160 10 25 2840 1.5 42
KDY50-50-150 24 18 2890 3.1 46
KDY50-50-170 12.5 32 2890 3.2 45
KDY65-40-160 12.5 25 2880 2.5 45
KDY65-50-150 50 16 2900 4.2 52
KDY65-50-180 32 32 2900 4.5 52
KDY65-50-170 40 25 2900 4.5 52
KDY65-40-190 18 40 2890 4.5 52
KDY65-40-200 25 50 2900 6.7 63
KDY80-50-180 40 40 2900 6.7 63
KDY80-50-170 60 20 2900 6.7 63
KDY100-65-190 60 38 2930 9.2 68
KDY100-65-200 80 40 2930 12.5 70
KDY100-65-210 90 45 2930 15.7 70
KDY100-65-220 58 50 2930 12.5 68
KDY100-65-230 58 60 2930 15.5 62
KDY100-65-230 100 55 2940 19.5 70
KDY100-65-240 100 70 2950 25.5 69.8
KDY100-65-257 100 80 2950 32.5 67
KDY125-100-190 155 30 2940 20 72
KDY125-100-220 160 45 2950 25.5 75.2
KDY125-80-250 160 60 2970 35.5 74.2
KDY125-100-245 300 55 2970 61 74
KDY125-100-250 200 60 2970 42.8 76.4
KDY125-100-260 300 70 2970 75.3 78.2
KDY125-100-265 200 80 2970 59 74
KDY125-100-257 260 70 2970 64.3 77.1
KDY125-100-270 300 70 2970 75.3 78.2
KDY125-100-280 260 85 2970 75 76
KDY150-125-250 350 60 2970 75.2 76
KDY150-125-240 400 50 2970 72 76
KDY150-125-270 340 76 2970 89.5 78.6
KDY150-125-250 400 60 2970 88 74
KDY150-125-280 400 78 2970 106 80.6
KDY150-125-280 370 85 2970 106 80
KDY250-200-500 500 80 1480 136 76
KDY300-250-500 600 80 1480 158 70
KDY250-200-550 700 80 1480 190 81
KDY200-200-400 400 50 1450 74 81
KDY200-200-400A 350 35 1450 61 80
KDY300-300-300 720 30 1480 75 82
KDY300-300-300A 600 22 1480 69 80
KDY350-300-300 800 20 1480 63 82
KDY350-300-400 800 50 1480 190 83
KDY400-350-300 1080 20 1480 92 78
KDY400-350-400 1080 30 1480 112 76
KDY500-400-300 1400 20 1480 145 80


1、量身定制
黄河可根据您的行业、要使用的场地及其他特殊需求,给您量身定制适合的产品类型。


2、专业生产
强大的设计、生产、销售和服务队伍。生产历史悠久、质量体系完善,测试手段齐全,生产工艺先进,产品质量有保障免客户后顾之忧。


3、专利保障
黄河拥有教授级的专家团队研发设备,注重设备的效率、使用寿命,迄今为止设备获得**发明专利认证已达数十项。


4、服务周到
根据客户需求免费提供设备安装的图纸、调试、维护、后续跟踪,省内24小时上门解决服务需求,所有设备均享一年的质保期。
