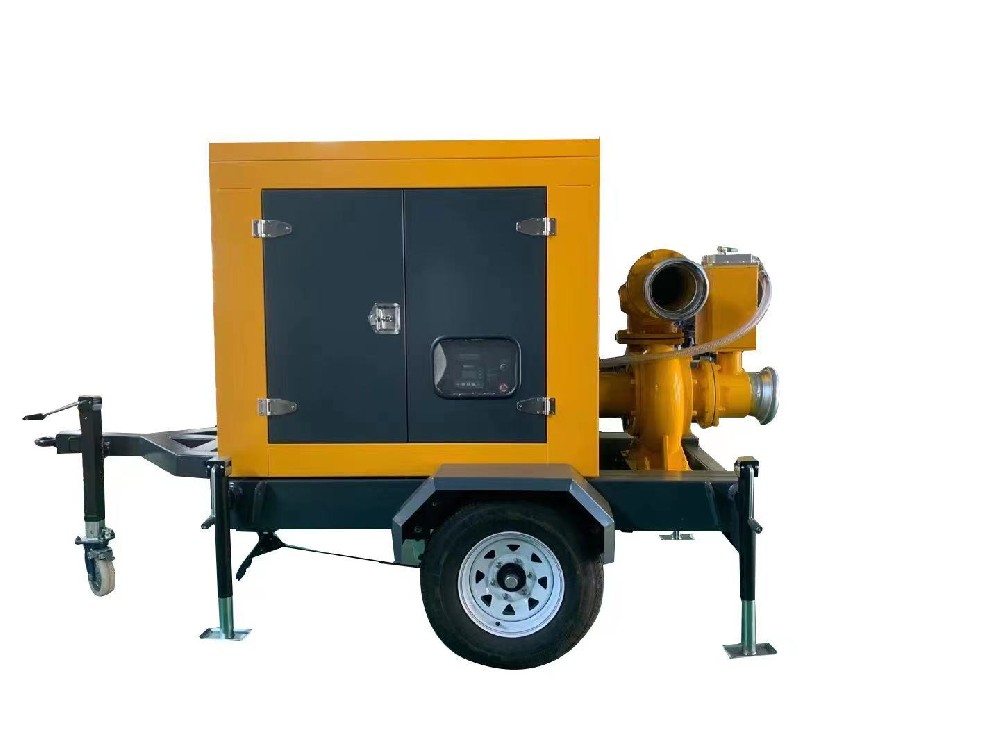

四轮移动泵车

产品特点:
移动式柴油机自吸泵与国内同类产品相比,具有结构简单,自吸性能好,排污能力强、高效节能,使用维修方便等特点。
各项技术性能指标居国内领先,达到国际先进水平,具有广泛的应用市场和发展前景。
订购热线: 021-60259216

黄河水泵

产品详情:



 产品概述:
产品型号:KDZY
简单介绍:流量50~3500m3/h,扬程 8-80m;
结构方式:移动式、固定式;
柴油机品牌:上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。
主要用途:市政排污工程、防洪抗旱工程、农田灌溉工程等。


      KDZY四轮移动泵车系列是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T 5657-1995标准,发动机执行GB1147.1国家标准。该泵组集自吸和无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体、叶轮流道的独特设计,使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。


使用条件:
1)环境温度≤50℃,介质温度≤80℃。
2)介质PH值铸铁材质为6-9.
3)介质重度不超过1240kg/m3。
4)自吸高度不能超过5.5米,连续吸水高度≤6,吸入管道长度≤12米。

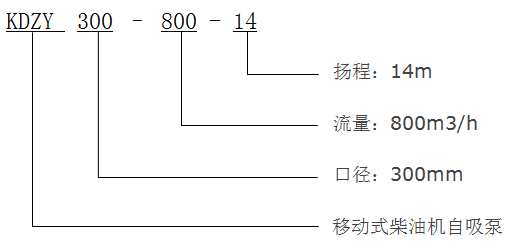

 型号说明:


工作原理:

        KDZY四轮移动泵车系列,主要由柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管、防雨机柜、四轮移动拖车等组成,泵的结构参见上图。

泵的工作原理:泵体内设有储液腔、并通过上方的回流孔和 下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统,泵停止工作后,泵内腔已储有一定容积的液体,当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定真空度,达到自吸的作用。




产品配置:




设备名称

数量

备注

柴油机

1

与泵端匹配

自吸排污泵

1

上海黄河泵业

高弹柱销联轴器

1

上海黄河泵业

泵组公用槽钢底座

1

上海黄河泵业

柴油机专用油箱

1

上海黄河泵业

骆驼免维护蓄电瓶

1

骆驼牌

排气消声器

1

 随机

启动开关

1

仪表显示、钥匙开关、点火启动。

黄色防雨机柜

1

罩住发动机、二门飞翼门设计。

四轮移动拖车

1

汽车充气轮胎、牵引挂条、转向机构

选配部件

进水管每台(套)配:衬钢丝软管 1条,保尔快速接头1套。

出水管每台(套)配:蓝水带1卷,保尔快速接头1套。

吸水过滤头1个。


技术参数:





型  号

口径

流量

扬程

轴功率

(mm)

(m3/h)

(m)

(KW)

KDZY80-80-35

80

80

35

15

KDZY80-40-50

80

40

50

18.5

KDZY80-50-60

80

50

60

22

KDZY100-100-15

100

100

15

7.5

KDZY100-80-20

100

80

20

7.5

KDZY100-100-20

100

100

20

11

KDZY100-100-30

100

100

30

22

KDZY100-80-45

100

80

45

30

KDZY100-80-60

100

80

60

37

KDZY100-80-80

100

80

80

45

KDZY125-120-20

125

120

20

15

KDZY150-180-14

150

180

14

15

KDZY150-180-20

150

180

20

22

KDZY150-180-30

150

180

30

37

KDZY150-180-38

150

180

38

55

KDZY150-400-25

150

400

25

55

KDZY200-280-14

200

280

14

22

KDZY200-280-20

200

280

20

37

KDZY200-300-8

200

300

8

22

KDZY200-280-28

200

280

28

55

KDZY200-280-63

200

280

63

90

KDZY200-350-65

200

350

65

110

KDZY200-400-32

200

400

32

55

KDZY250-400-50

250

400

50

90

KDZY250-450-55

250

450

55

110

KDZY250-550-32

250

550

32

75

KDZY250-420-20

250

420

20

45

KDZY300-500-50

300

500

50

110

KDZY300-500-55

300

500

55

132

KDZY300-600-15

300

600

15

55

KDZY300-800-16

300

800

16

55

KDZY300-800-32

300

800

32

110-4

KDZY300-800-37

300

800

37

132-4

KDZY300-800-42

300

800

42

160-4

KDZY300-1000-8

300

1000

18

37-6

KDZY300-1000-10

300

1000

10

45-4

KDZY300-1000-12

300

1000

12

55-4

KDZY300-1000-16

300

1000

16

75-4

KDZY300-1000-20

300

1000

20

90-4

KDZY300-1000-25

300

1000

25

110-4

KDZY300-1000-30

300

1000

30

132-4

KDZY300-1000-35

300

1000

35

160-4

KDZY350-1200-7

350

1200

7

37-6

KDZY350-1200-9

350

1200

9

45-6

KDZY350-1200-11

350

1200

11

55-4

KDZY350-1200-13

350

1200

13

75-4

KDZY350-1200-17

350

1200

17

90-4

KDZY350-1200-22

350

1200

22

110-4

KDZY350-1200-26

350

1200

26

132-4

KDZY400-1800-26

400

1800

26

220-6

KDZY350-1200-30

350

1200

30

160-4

KDZY350-1200-35

350

1200

35

200-4

KDZY350-1500-5.5

350

1500

5.5

37-6

KDZY350-1500-7

350

1500

7

45-6

KDZY350-1500-9

350

1500

9

55-4

KDZY350-1500-11

350

1500

11

75-4

KDZY350-1500-14

350

1500

14

90-4

KDZY350-1500-17

350

1500

17

110-4

KDZY350-1500-20

350

1500

20

132-4

KDZY350-1500-25

350

1500

25

160-4

KDZY350-1500-30

350

1500

30

200-4

KDZY350-1500-35

350

1500

35

220-4

KDZY400-1800-10

400

1800

10

90-4

KDZY400-1800-12

400

1800

12

110-4

KDZY400-1800-15

400

1800

15

132-4

KDZY400-1800-18

400

1800

18

160-4

KDZY400-1800-24

400

1800

24

200-6

KDZY400-1800-30

400

1800

30

250-6

KDZY400-1800-32

400

1800

32

280-4

KDZY400-1800-35

400

1800

35

315-4

KDZY400-2000-9

400

2000

9

90-4

KDZY400-2000-11

400

2000

11

110-4

KDZY400-2000-14

400

2000

14

132-4

KDZY400-2000-17

400

2000

17

160-4

KDZY400-2000-22

400

2000

22

200-4

KDZY400-2000-24

400

2000

24

220-4

KDZY400-2000-28

400

2000

28

250-4

KDZY400-2000-30

400

2000

30

280-4

KDZY400-2000-32

400

2000

32

315-4

KDZY500-2200-8

500

2200

8

90-4

KDZY500-2200-10

500

2200

10

110-4

KDZY500-2200-12

500

2200

12

132-4

KDZY500-2200-15

500

2200

15

160-4

KDZY500-2200-20

500

2200

20

200-4

KDZY500-2200-22

500

2200

22

220-4

KDZY500-2200-28

500

2200

28

250-4

KDZY500-2200-32

500

2200

32

280-4

KDZY500-2200-35

500

2200

35

315-4

KDZY500-3000-8

500

3000

8

110-4

KDZY500-3000-10

500

3000

10

132-4

KDZY500-3000-12

500

3000

12

160-4

KDZY500-3000-15

500

3000

15

200-4

KDZY500-3000-18

500

3000

18

220-4

KDZY500-3000-22

500

3000

22

250-4

KDZY500-3000-25

500

3000

25

280-4

KDZY500-3000-30

500

3000

30

315-4

KDZY600-3500-10

600

3500

10

160-4

KDZY600-3500-13

600

3500

13

200-4

KDZY600-3500-15

600

3500

15

250-4

KDZY600-3500-20

600

3500

20

280-4

KDZY600-3500-25

600

3500

25

315-4



1、量身定制
黄河可根据您的行业、要使用的场地及其他特殊需求,给您量身定制适合的产品类型。


2、专业生产
强大的设计、生产、销售和服务队伍。生产历史悠久、质量体系完善,测试手段齐全,生产工艺先进,产品质量有保障免客户后顾之忧。


3、专利保障
黄河拥有教授级的专家团队研发设备,注重设备的效率、使用寿命,迄今为止设备获得国家发明专利认证已达数十项。


4、服务周到
根据客户需求免费提供设备安装的图纸、调试、维护、后续跟踪,省内24小时上门解决服务需求,所有设备均享一年的质保期。
